সর্বোচ্চ নির্ভুলতায় ফটোকেমিক্যাল রিল টু রিল এচিং প্রক্রিয়া

রিল টু রিল এচিং-এর বর্ণনা:

রিল টু রিল এচিং কী?

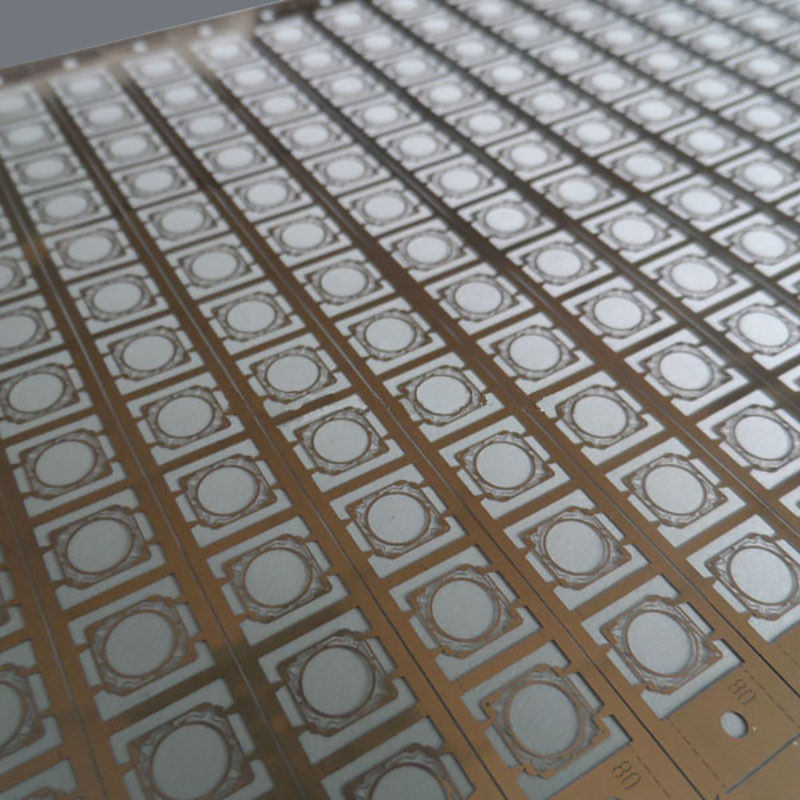

রিল-টু-রিল এচিংযা রোল-টু-রোল অবিচ্ছিন্ন এচিং নামেও পরিচিত, এটি একটি অবিচ্ছিন্ন রাসায়নিক এচিং প্রক্রিয়া যেখানে একটি কয়েল থেকে ধাতু পুরো এচিং লাইনের মধ্যে দিয়ে যায় এবং অন্য একটি রিলে পুনরায় জড়ো করা হয়। এটি প্রধানত সূক্ষ্ম, পাতলা এবং বিস্তারিত অংশগুলির উচ্চ-ভলিউম উৎপাদনের জন্য ব্যবহৃত হয়, যেমন সংযোগকারী, লিড ফ্রেম এবং সূক্ষ্ম জাল।

রিল টু রিল এচিং-এর উপকরণ:

• স্টেইনলেস স্টিল– এর উচ্চতর শক্তি এবং জারা প্রতিরোধের জন্য পরিচিত, স্টেইনলেস স্টিল চিকিৎসা সরঞ্জাম এবং শিল্প সেন্সিং ডিভাইসগুলির মতো চাহিদাপূর্ণ পরিবেশে পছন্দের উপাদান, যেখানে দীর্ঘমেয়াদী স্থায়িত্ব প্রয়োজন।
• তামা– অসামান্য বৈদ্যুতিক পরিবাহিতা সহ, তামা নমনীয় সার্কিট এবং ইন্টারকানেক্টগুলির জন্য সবচেয়ে সাধারণ পছন্দগুলির মধ্যে একটি। এটি নির্ভরযোগ্য আঠালোতার সাথে খরচ-কার্যকারিতা একত্রিত করে, যা এটিকে বৃহৎ-স্কেল ম্যানুফ্যাকচারিংয়ের জন্য আদর্শ করে তোলে।
• অ্যালুমিনিয়াম– এর হালকা ওজন এবং ক্ষয় প্রতিরোধের জন্য মূল্যবান, অ্যালুমিনিয়াম প্রায়শই মহাকাশ এবং পোর্টেবল ইলেকট্রনিক্সে প্রয়োগ করা হয় যেখানে ওজন কমানো অপরিহার্য।

রোল-টু-রোল অবিচ্ছিন্ন এচিং কীভাবে কাজ করে?

রিল টু রিল অবিচ্ছিন্ন এচিং হল নির্ভুল ধাতব অংশগুলির ব্যাপক উৎপাদনের জন্য ডিজাইন করা একটি উচ্চ-দক্ষতা সম্পন্ন প্রক্রিয়া। পৃথক শীটগুলির সাথে কাজ করার পরিবর্তে, প্রক্রিয়াটি ধাতুর একটি দীর্ঘ কয়েল ব্যবহার করে যা উৎপাদনের প্রতিটি পর্যায়ে অবিচ্ছিন্নভাবে চলে।

1. কয়েল খোলা– একটি ধাতব স্ট্রিপ একটি বড় রোল থেকে উৎপাদন লাইনে সরবরাহ করা হয়।
2. পরিষ্কার এবং প্রস্তুতি– এচিংয়ের গুণমানকে প্রভাবিত করতে পারে এমন তেল, অক্সাইড বা দূষক অপসারণের জন্য স্ট্রিপটি পুঙ্খানুপুঙ্খভাবে পরিষ্কার করা হয়।
3. ফটোরেসিস্ট কোটিং– একটি আলো-সংবেদনশীল প্রতিরোধক স্ট্রিপের পৃষ্ঠের উপর সমানভাবে প্রয়োগ করা হয়।
4. ইমেজিং– সার্কিট বা প্যাটার্নটি একটি ফটোমাস্কের মাধ্যমে ইউভি এক্সপোজারের মাধ্যমে লেপা স্ট্রিপের উপর স্থানান্তরিত হয়।
5. এচিং– স্ট্রিপটি রাসায়নিক এচিং বাথের মধ্য দিয়ে যায়, যেখানে প্রয়োজনীয় ডিজাইন তৈরি করতে ধাতুর উন্মুক্ত এলাকাগুলি সুনির্দিষ্টভাবে দ্রবীভূত হয়।
6. স্ট্রিপিং– অবশিষ্ট ফটোরেসিস্ট সরানো হয়, পরিষ্কার, সমাপ্ত প্যাটার্ন রেখে যায়।
7. পুনরায় জড়ো করা– প্রক্রিয়াকরণ করা স্ট্রিপটি সহজ হ্যান্ডলিং, পরিদর্শন বা আরও অ্যাসেম্বলির জন্য একটি রোলে ফেরত সংগ্রহ করা হয়।

এই অবিচ্ছিন্ন পদ্ধতিটি উচ্চ থ্রুপুট, ধারাবাহিক গুণমান এবং খরচ-দক্ষতা নিশ্চিত করে, যা এটিকে বিশেষ করে ইলেকট্রনিক্স, স্বয়ংচালিত উপাদান, পরিস্রাবণ জাল এবং চিকিৎসা ডিভাইসের জন্য উপযুক্ত করে তোলে।

রিল টু রিল এচিং-এর সুবিধা

• উচ্চ ভলিউম:অবিচ্ছিন্ন প্রকৃতি দ্রুত, বৃহৎ-স্কেল উৎপাদন সক্ষম করে।

• খরচ-কার্যকর:এটি উৎপাদন খরচ কমায়, যা এটিকে ব্যাপক উৎপাদনের জন্য আদর্শ করে তোলে।

• নির্ভুল:ড্রাই এচিং-এর মতো উন্নত কৌশলগুলি উচ্চ-রেজোলিউশন প্যাটার্ন নিশ্চিত করে।

• অভিযোজিত:প্রক্রিয়াটি বিস্তৃত উপকরণ এবং অ্যাপ্লিকেশনগুলির সাথে কাজ করে।

রিল টু রিল এচিং-এর অ্যাপ্লিকেশন

• নমনীয় ইলেকট্রনিক্স: R2R এচিং নমনীয় সাবস্ট্রেটগুলির উপর সূক্ষ্ম প্যাটার্ন তৈরি করে, যা হালকা ওজনের, নমনীয় সার্কিট, সেন্সর এবং ডিসপ্লে তৈরির জন্য অপরিহার্য।




• বায়োমেডিকেল ডিভাইস: R2R এচিং জৈব-সামঞ্জস্যপূর্ণ উপকরণগুলিকে সুনির্দিষ্টভাবে প্যাটার্ন করে পরিধানযোগ্য সেন্সর এবং ইমপ্লান্টযোগ্য চিকিৎসা ডিভাইস সহ নমনীয় জৈব-বৈদ্যুতিক ডিভাইস তৈরি করতে প্রয়োগ করা হয়।

• ফটোভোলটাইকস: এটি পাতলা-ফিল্ম সৌর কোষগুলিকে প্যাটার্ন করতে ব্যবহৃত হয়, যা আলো শোষণ এবং বৈদ্যুতিক কর্মক্ষমতা অপ্টিমাইজ করে তাদের দক্ষতা উন্নত করে।




• মেমস: প্রক্রিয়াটি অ্যাক্সিলোমিটার এবং চাপ সেন্সরগুলির মতো মাইক্রো-ইলেক্ট্রোমেকানিক্যাল সিস্টেম (মেমস) এর উচ্চ-ভলিউম উৎপাদন সক্ষম করে, যা ধারাবাহিক গুণমান নিশ্চিত করে।






• আরএফআইডি ট্যাগ: এটি ইনভেন্টরি এবং পেমেন্ট সিস্টেমের জন্য ব্যবহৃত আরএফআইডি ট্যাগের উপর অ্যান্টেনা প্যাটার্ন তৈরি করার জন্য অত্যাবশ্যক।

কিভাবে রিল টু রিল এচিং দ্বারা আপনার ধাতব অংশ কাস্টমাইজ করবেন আমাদের কাছ থেকে?

১. অনুগ্রহ করে আমাদের আপনার ডিজাইন পাঠান।
আমরা নিম্নলিখিত ফাইল ফরম্যাট গ্রহণ করি: DWG, DXF, PDF, STP, Gerber, IGES, CorelDraw এবং Adobe Illustrator।

২. নমুনা তৈরির সময়: ৩-১০ দিন

৩. এক্সপ্রেস: DHL দ্বারা, ফেডইক্স, টিএনটি, প্রায় ৩-৭ দিন।
