টাইটানিয়াম খোদাই
Created with Pixso.

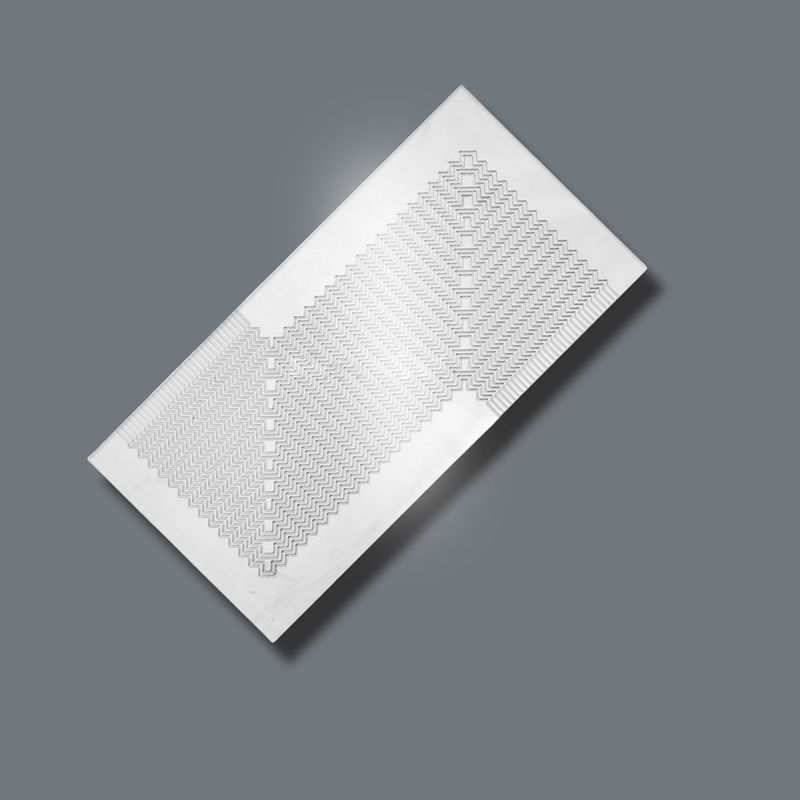

ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম

ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম

ব্র্যান্ড নাম: Customized
মডেল নম্বর: না.
MOQ.: ৫০০ টুকরা
দাম: CN¥1-28.00/pieces
অর্থ প্রদানের শর্তাবলী: টি/টি
সরবরাহের ক্ষমতা: 100000
বিস্তারিত তথ্য
উৎপত্তি স্থল:
গুয়াংডং, চীন
সাক্ষ্যদান:
ISO 9001, ISO 14001, IATF 16949
উপাদান:
টাইটানিয়াম
প্রয়োগ:
হাইড্রোজেন জ্বালানী কোষ
কৌশল:
রাসায়নিক এচিং, পলিশিং, স্ট্যাম্পিং, লেজার কাটিং
সহনশীলতা:
+/_ 0.005 মিমি
বৈশিষ্ট্য:
পরিবেশ বান্ধব
MOQ.:
আলোচনা করা যেতে পারে
প্রক্রিয়া:
ফটো কেমিক্যাল এচিং
OEM:
সমর্থন
প্রকৌশলী:
10
সেবা:
২ 4 ঘন্টা
প্যাকেজিং বিবরণ:
পিই ব্যাগ এবং বাক্স
যোগানের ক্ষমতা:
100000
বিশেষভাবে তুলে ধরা:

উচ্চ নির্ভুলতা ফটো রাসায়নিক খোদাই

,

কাস্টম ফটোগ্রাফিক কেমিক্যাল ইট

,

0.005 মিমি ফটোকেমিক্যাল ইটিং

পণ্যের বিবরণ

ছবির রাসায়নিক খোদাই প্রক্রিয়াজাতকরণ

ইটচিং, যা ফটোকেমিক্যাল ইটচিং নামেও পরিচিত। সিনহাইসেন রাসায়নিক ইটচিং মেশিনিং একটি উপাদান নকশা ফিল্মে মুদ্রণ করে কাজ করে যা শীট ধাতুতে স্তরিত হয়।মুদ্রণ করা হয়নি যে ফিল্ম এলাকা সরানো হয়, ধাতু প্রকাশ, যা দূরে খোদাই করা হয়.

ছবির রাসায়নিক ইটিংয়ের গাইড
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 0

ধাপ ১ উপাদান নির্বাচন

ফোটোকেমিকাল ইটচিং প্রায় যেকোনো ধাতব শীট যেমন স্টেইনলেস স্টীল, তামা, নিকেল, টাইটানিয়াম, অ্যালুমিনিয়াম ইত্যাদিতে ব্যবহার করা যেতে পারে।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 1

ধাপ ২. উপাদান পরিষ্কার করা

যে পাতাগুলো কেটে ফেলা হয়েছে সেগুলো পরিষ্কার করুন। এই ধাপে পৃষ্ঠের তেলের দাগ দূর করা হয়।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 2

ধাপ ৩ ল্যামিনেট

একটি (ইউভি) আলোর সংবেদনশীল ফটোরেসিস্ট ধাতব স্তর পৃষ্ঠের উপর প্রয়োগ করা হয়। এটি ধাতব যা খোদাই করা হয় না রক্ষা করতে পারেন।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 3

ধাপ ৪ প্রকাশ

স্টেনসিল ফিল্মটি ফোটোরেসিস্ট-আচ্ছাদিত ধাতব সাবস্ট্র্যাটের উপরে স্থাপন করা হয়। একটি স্টেনসিল ফিল্মের মাধ্যমে শীটটিকে ইউভি আলোর সংস্পর্শে আনার মাধ্যমে নকশাটি ফোটোরেসিস্টে স্থানান্তরিত হয়।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 4

পঞ্চম ধাপ

এই ধাপে ফটোরেসিস্টের অস্পষ্ট অঞ্চলগুলি সরিয়ে ফেলা হয়, যা পছন্দসই অংশের নকশার সাথে সামঞ্জস্যপূর্ণ একটি প্যাটার্নযুক্ত স্তর রেখে যায়।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 5

৬নং ধাপ

ধাতব স্তরটি তারপর একটি ইটচ্যান্ট দ্রবণে নিমজ্জিত করা হয়, যা বিকশিত ফটোরেসিস্ট দ্বারা সুরক্ষিত নয় এমন উন্মুক্ত ধাতব অঞ্চলগুলিকে রাসায়নিকভাবে দ্রবীভূত করে।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 6

পদক্ষেপ ৭

একবার খোদাই শেষ হলে, অবশিষ্ট ফোটোরেসিস্টটি ধাতব পৃষ্ঠ থেকে সরানো হয়, সাধারণত একটি stripping প্রক্রিয়া মাধ্যমে।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 7

পর্যায় ৮ পরিদর্শন

চেহারা এবং মাত্রা পরীক্ষা করার জন্য ইমেজ পরিমাপ যন্ত্র ব্যবহার করুন।
ফটোগ্রাফি ফুয়েল সেল বাইপোলার প্লেটের রাসায়নিক খোদাই কাস্টম উচ্চ নির্ভুলতা ধাতু টাইটানিয়াম 8

ধাপ ৯ সমাপ্তি

ফলস্বরূপ অংশটি পছন্দসই চূড়ান্ত বৈশিষ্ট্য এবং চেহারা অর্জনের জন্য অতিরিক্ত সমাপ্তি ধাপ যেমন deburring, পরিষ্কার, এবং পৃষ্ঠ চিকিত্সার মধ্য দিয়ে যেতে পারে।






ফটো-কেমিক্যাল ইটচিং প্রক্রিয়াকরণের মাধ্যমে আমরা নিম্নলিখিত উপকরণ, বেধ এবং আকার তৈরি করতে পারি



উপাদান বেধ আকার
ইস্পাত এবং স্টেইনলেস স্টীল 0.01 মিমি
